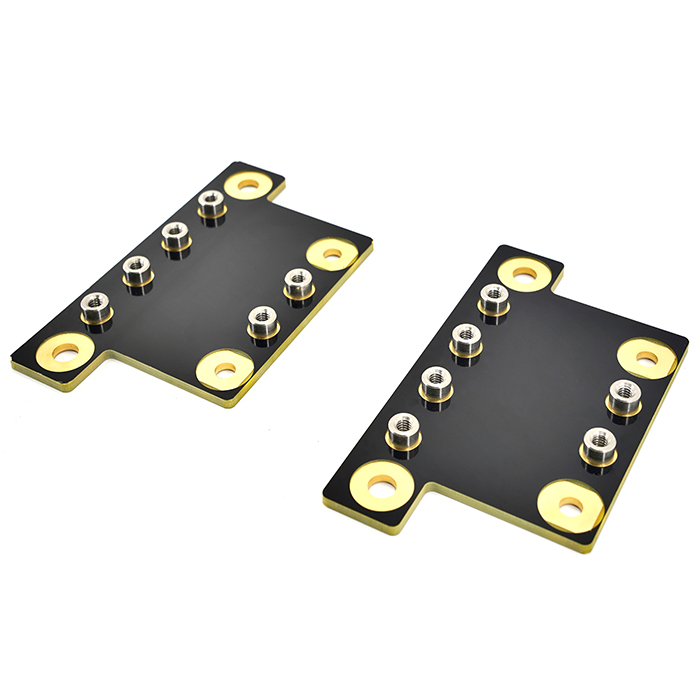

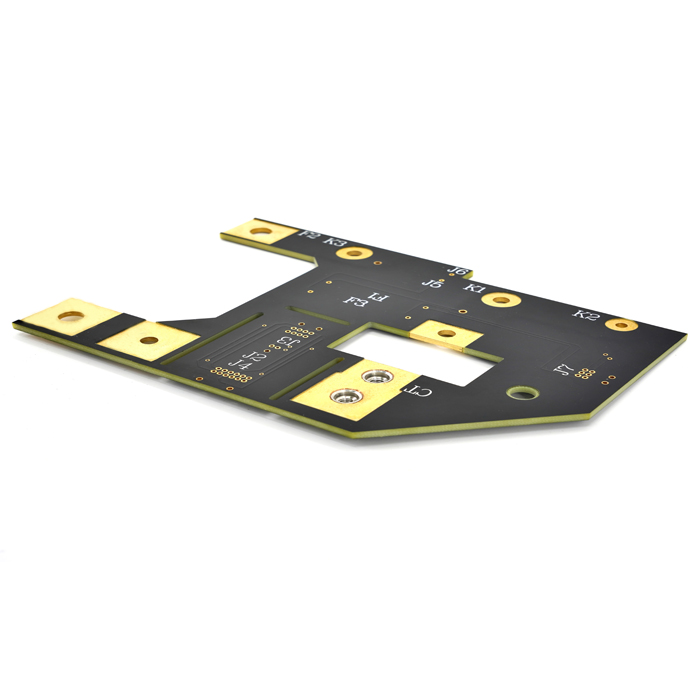

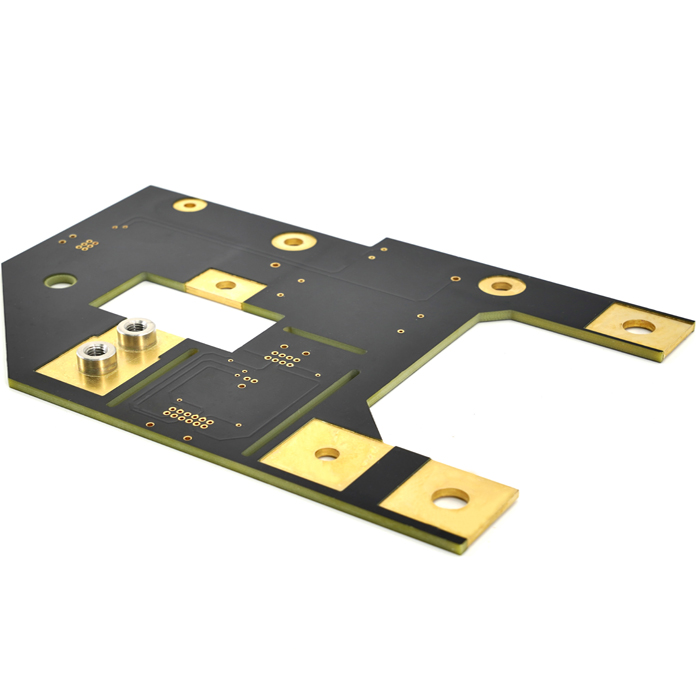

ఎంబెడెడ్ బస్‌బార్ PCB
  • ఎంబెడెడ్ బస్‌బార్ PCB - 0 ఎంబెడెడ్ బస్‌బార్ PCB - 0
  • ఎంబెడెడ్ బస్‌బార్ PCB - 1 ఎంబెడెడ్ బస్‌బార్ PCB - 1
  • ఎంబెడెడ్ బస్‌బార్ PCB - 2 ఎంబెడెడ్ బస్‌బార్ PCB - 2

ఎంబెడెడ్ బస్‌బార్ PCB

మీరు మా ఫ్యాక్టరీ నుండి జియుబావో ఎంబెడెడ్ బస్‌బార్ PCBని కొనుగోలు చేయడానికి హామీ ఇవ్వవచ్చు. బస్‌బార్లు అధిక కరెంట్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లు మరియు బస్‌బార్లు మరియు ఎలక్ట్రానిక్ సిస్టమ్‌ల ఏకీకరణ, పవర్‌ట్రెయిన్ మరియు పవర్ అప్లికేషన్‌ల కోసం ఒకే సిస్టమ్‌లో అధిక కరెంట్ మరియు మైక్రోఎలక్ట్రానిక్ నియంత్రణను మిళితం చేసే సాంకేతికత. ప్రింటెడ్ సర్క్యూట్ బోర్డ్ (PCB)కి బస్‌బార్‌లు మరియు ఇతర బల్క్ కాపర్ వైర్‌లను జోడించడం ద్వారా అధిక కరెంట్ మోసుకెళ్లే సామర్థ్యాన్ని మరియు పవర్ వెదజల్లే భాగాల వేడిని వెదజల్లడం ద్వారా ఈ కలయిక సాధించబడుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఎంబెడెడ్ బస్‌బార్ PCB

బస్‌బార్ PCB అంటే ఏమిటి?

మీరు మా ఫ్యాక్టరీ నుండి జియుబావో ఎంబెడెడ్ బస్‌బార్ PCBని కొనుగోలు చేయడానికి హామీ ఇవ్వవచ్చు. బస్‌బార్లు అధిక కరెంట్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లు మరియు బస్‌బార్లు మరియు ఎలక్ట్రానిక్ సిస్టమ్‌ల ఏకీకరణ, పవర్‌ట్రెయిన్ మరియు పవర్ అప్లికేషన్‌ల కోసం ఒకే సిస్టమ్‌లో అధిక కరెంట్ మరియు మైక్రోఎలక్ట్రానిక్ నియంత్రణను మిళితం చేసే సాంకేతికత. ప్రింటెడ్ సర్క్యూట్ బోర్డ్ (PCB)కి బస్‌బార్‌లు మరియు ఇతర బల్క్ కాపర్ వైర్‌లను జోడించడం ద్వారా అధిక కరెంట్ మోసుకెళ్లే సామర్థ్యాన్ని మరియు పవర్ వెదజల్లే భాగాల వేడిని వెదజల్లడం ద్వారా ఈ కలయిక సాధించబడుతుంది.

ఎంబెడెడ్ బస్‌బార్ PCB

ఎంబెడెడ్ బస్‌బార్ PCB పరిచయం:

ఎంబెడెడ్ బస్‌బార్ PCBలు విస్తృతంగా ఉపయోగించబడుతున్నాయి, అధిక-శక్తి భాగాలు మరియు అధిక-శక్తి భాగాల యొక్క ఉష్ణ వెదజల్లే అవసరాలను తీరుస్తాయి మరియు అధిక ఉష్ణ వాహకత రాగి యొక్క ఉష్ణ వెదజల్లవలసిన అవసరాలను కూడా తీరుస్తుంది. ఎంబెడెడ్ బస్‌బార్ PCB ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అనేది కాపర్ కోర్‌ను నొక్కే సమయంలో ముందుగా మిల్లింగ్ చేసిన స్లాట్‌లో పొందుపరచడాన్ని సూచిస్తుంది. ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌కు కాపర్ కోర్‌ను కనెక్ట్ చేయడానికి లామినేటెడ్ ప్రిప్రెగ్‌లు ఉపయోగించబడతాయి. ఎంబెడెడ్ కాపర్ కోర్ లోపలి FR4 ఎపాక్సీ బోర్డ్‌తో ప్రత్యక్ష సంబంధంలో ఉంటుంది మరియు PCBని ఉపయోగించినప్పుడు వేడి వేగంగా రాగి బ్లాక్‌కి బదిలీ చేయబడుతుంది. అప్పుడు వేడి రాగి కోర్ ద్వారా గాలి నుండి తొలగించబడుతుంది. పూడ్చిన కాపర్ కోర్ PCB కంటే వేడి వెదజల్లే ప్రభావం మెరుగ్గా ఉంటుంది, ప్రక్రియ సులభం, ఖర్చు తక్కువగా ఉంటుంది మరియు అప్లికేషన్ అవకాశం విస్తృతంగా ఉంటుంది. PCBలో కాపర్ కోర్‌ను పొందుపరచడం అనేది ఒక కీలక ప్రక్రియ, ఇది కాపర్ కోర్ యొక్క ఆకృతి రూపకల్పన, రాగి కోర్ యొక్క పరిమాణం మరియు సున్నితత్వం మరియు PCB యొక్క మిల్లింగ్ గాడి వంటి సాంకేతిక సమస్యలతో సరిపోలాలి, లేకుంటే విశ్వసనీయత సమస్యలు వస్తాయి. సులభంగా ఏర్పడతాయి. JBPCB ఎంబెడెడ్ బస్‌బార్ PCBల తయారీలో అనేక సంవత్సరాల అనుభవాన్ని కలిగి ఉంది, అనేక ప్రసిద్ధ కొత్త ఇంధన వాహనాల పరిశ్రమలకు సాంకేతిక మద్దతు మరియు సరఫరాను అందిస్తుంది.

కొత్త శక్తి వాహనాల అభివృద్ధితో, కొత్త శక్తి వాహనాల బ్యాటరీలలో మరిన్ని ఆవిష్కరణలు ఉన్నాయి. న్యూ ఎనర్జీ వెహికల్ బ్యాటరీ అనేది "గ్రీన్‌హౌస్ గ్యాస్" ఉద్గార కాలుష్యాన్ని తగ్గించడానికి కొత్త శక్తి సాంకేతికతను ఉపయోగించే కొత్త రకం వాహన బ్యాటరీ. ఛార్జింగ్ కోసం బ్యాటరీని ఛార్జింగ్ పైల్‌కి కనెక్ట్ చేయాలి మరియు వేగంగా ఛార్జింగ్ అయ్యే రాగి ఎంబెడెడ్ బస్ pcb పెద్ద కరెంట్ ఫ్లో కెపాసిటీని కలిగి ఉంటుంది మరియు ఇది చాలా తక్కువ రెసిస్టెన్స్ ఉన్న కండక్టర్. బస్‌బార్ యొక్క ప్రధాన విధి అధిక విద్యుత్తును నిర్వహించడం. బస్‌బార్ pcbకి అధిక కరెంట్ డిస్ట్రిబ్యూషన్ యూనిట్ అవసరం (బస్‌బార్ కాపర్ బార్ ఎలక్ట్రికల్ బస్‌బార్ అని కూడా పిలుస్తారు), ఇది ఎలక్ట్రిక్ వెహికల్ మోటార్ కంట్రోలర్‌లు, హై-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు, ఫ్రీక్వెన్సీ కన్వర్టర్లు మరియు ఫోటోవోల్టాయిక్ ఇన్వర్టర్‌లతో సహా కొత్త శక్తి పరిశ్రమలో విస్తృతంగా ఉపయోగించబడుతుంది. . ఇన్వర్టర్లు, విండ్ పవర్ కన్వర్టర్లు, రైలు రవాణా, మోటారు వాహనాల ట్రాక్షన్ పరికరాలు, కమ్యూనికేషన్ మరియు డేటా పరికరాలు వంటి పరికరాల కోసం అధిక-వోల్టేజ్, హై-కరెంట్ కన్వర్షన్ పరికరం బస్‌బార్ pcb ఉత్పత్తులు. ఉత్పత్తి సాధారణ మరియు సాంప్రదాయ అధిక-వోల్టేజ్ మరియు అధిక-కరెంట్ పంపిణీని గుర్తిస్తుంది మరియు సాంప్రదాయ సంక్లిష్టమైన తక్కువ-వోల్టేజ్ నియంత్రణ సర్క్యూట్‌లలోకి అమర్చబడుతుంది. ఆటోమోటివ్ పరిశ్రమ లేదా ఏవియానిక్స్‌లోని సాధారణ అప్లికేషన్‌లు 1000 ఆంప్స్ చుట్టూ ప్రవాహాలను నిర్వహిస్తాయి.

పొందుపరిచిన బస్‌బార్ PCB ఉత్పత్తి నిర్మాణ రేఖాచిత్రంï¼



పొందుపరిచిన బస్‌బార్ PCB ఉత్పత్తి స్కీమాటిక్ï¼






ఎంబెడెడ్ బస్‌బార్ PCB ఉత్పత్తి తయారీ మరియు ఉత్పత్తి ప్రక్రియ సామర్థ్యాల వివరణ:

మెటీరియల్ రాగి +FR4 ఎపోక్సీ బోర్డు (TG170â)
మందం(మిమీ) 2.0-6.0మి.మీ
రాగి రేకు మందం (ఉమ్) 35/70/105/140um
టంకము ముసుగు రంగు తెలుపు; నలుపు; మాట్ నలుపు; ఎరుపు; ఆకుపచ్చ; నీలం; మాట్ ఆకుపచ్చ
పాత్ర రంగు తెలుపు; నలుపు; నారింజ; ఎరుపు; నీలం
ఏర్పాటు పద్ధతి CNC గాంగ్ బోర్డు; లేజర్ కటింగ్ మరియు మిల్లింగ్
ఉపరితల చికిత్స ప్రక్రియ ఇమ్మర్షన్ బంగారం (బంగారం మందం 0.5Uâ~3.0Uâ); రసాయన నికెల్ పల్లాడియం బంగారం
డెలివరీ తేదీ 10-15 రోజులు

ఎంబెడెడ్ బస్‌బార్ PCB ఉత్పత్తుల అప్లికేషన్‌లు:

కొత్త ఎనర్జీ వెహికల్ డిస్ట్రిబ్యూషన్ బోర్డులు, సర్క్యూట్ బోర్డ్‌లు, బ్యాటరీ ప్యాక్‌లు, పవర్ సప్లై యూనిట్‌లు, బ్యాటరీ ప్యాక్ ఎలక్ట్రిక్ కంట్రోల్ క్యాబినెట్స్, రైల్ ట్రాన్సిట్, ఫోటోవోల్టాయిక్ ఇన్వర్టర్‌లు, విండ్ ఎనర్జీ, కమ్యూనికేషన్స్ మరియు డేటా, పవర్ ఎలక్ట్రానిక్స్, హై-వోల్టేజ్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు, ఫ్రీక్వెన్సీ కన్వర్టర్లు మరియు మోటారు వాహనాల ట్రాక్షన్ పరికరాలు , కమ్యూనికేషన్ మరియు డేటా పరికరాలు, అధిక వోల్టేజ్, మొదలైనవి, అధిక ప్రస్తుత మార్పిడి పరికరాలు, అవి సర్క్యూట్ బోర్డ్‌కు నిర్మాణ దృఢత్వాన్ని కూడా అందిస్తాయి.

ఎంబెడెడ్ బస్‌బార్ PCB ఉత్పత్తి ప్రయోజనాలు:

బస్ బార్ యొక్క ముఖ్య ఉద్దేశ్యం ఒక ప్రామాణిక సర్క్యూట్ బోర్డ్ అందించగల ప్రస్తుత జాడలను మించి పెద్ద ప్రవాహాలను నిర్వహించడం. ఉత్పత్తి పెద్ద కరెంట్ యొక్క స్వతంత్ర పంపిణీని కలిగి ఉంది, అధిక వోల్టేజ్, స్థిరమైన పెద్ద కరెంట్, బలమైన ఇన్సులేషన్, అధిక సామర్థ్యం, ​​సుదీర్ఘ సేవా జీవితం, సమర్థవంతమైన వేడి వెదజల్లడం పనితీరు, స్థిరంగా మరియు సురక్షితంగా ఉంటుంది.

ఎఫ్ ఎ క్యూ

Q1: మీకు ఆటోమొబైల్ పరిశ్రమ సర్టిఫికేట్ ఉందా?
A1: అవును, మేము ఆటోమోటివ్ పరిశ్రమ కోసం IATF 16949 ధృవీకరణను కలిగి ఉన్నాము, అధిక శక్తి అనువర్తనాల కోసం ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లను గ్రహించడంలో సహాయపడటానికి, మేము UL ధృవీకరణను కూడా అందించగలము.
Q2: PCBలో పొందుపరిచిన కాపర్ కోర్ మరియు లామినేట్ స్ట్రక్చర్ భిన్నంగా ఉంటే మనం ఏ పత్రాలను అందించాలి?
A2: వివిధ సాఫ్ట్‌వేర్ ద్వారా తెరిచినప్పుడు లేదా వివరించబడినప్పుడు రూపొందించబడిన డ్రాయింగ్‌లు వక్రీకరించబడతాయి. గెర్బెర్ ఫైల్‌లు ఉత్తమమైనవి (ప్రోటెల్, పవర్ pcb, PADలు) సాఫ్ట్‌వేర్ డ్రాయింగ్‌లు మరియు టెక్స్ట్ వివరణలు.
Q3: లామినేటెడ్ నిర్మాణాన్ని ఎలా వ్యక్తీకరించాలి?
A3: ముందుగా, గెర్బెర్ ఫైల్‌లు ఒక్కో లేయర్‌ను కలిగి ఉంటాయి మరియు మరొక PDFలోని ప్రతి లేయర్‌ను విభిన్న రంగులు + వచన వివరణతో గుర్తించవచ్చు.
Q4: ఎంబెడెడ్ బస్‌బార్ PCB యొక్క నిల్వ సమయం మరియు పర్యావరణం కోసం అవసరాలు ఏమిటి?
A4: ఎంబెడెడ్ బస్‌బార్ PCB యొక్క ఉష్ణోగ్రత మరియు తేమ ఉత్పత్తి యొక్క జీవితాన్ని ప్రభావితం చేస్తుంది. వాక్యూమ్ ప్లాస్టిక్ ఫిల్మ్ ప్యాకేజింగ్ కింద, ఉష్ణోగ్రత 25±2â; తేమ 55±5% RH, మరియు నాణ్యత 6 నెలల వరకు హామీ ఇవ్వబడుతుంది. వాక్యూమ్ ప్లాస్టిక్ ఫిల్మ్ ప్యాకేజింగ్ తొలగించబడితే, ఎంబెడెడ్ బస్‌బార్ PCB వెల్డింగ్ స్థానం DNIG చాలా కాలం పాటు గాలికి బహిర్గతమవుతుంది మరియు ఆక్సీకరణ జరుగుతుంది, ఇది వెల్డింగ్ భాగాలను ప్రభావితం చేస్తుంది.
