డబుల్ సైడెడ్ కాపర్ PCB
  • డబుల్ సైడెడ్ కాపర్ PCB - 0 డబుల్ సైడెడ్ కాపర్ PCB - 0
  • డబుల్ సైడెడ్ కాపర్ PCB - 1 డబుల్ సైడెడ్ కాపర్ PCB - 1
  • డబుల్ సైడెడ్ కాపర్ PCB - 2 డబుల్ సైడెడ్ కాపర్ PCB - 2

డబుల్ సైడెడ్ కాపర్ PCB

Jiubao డబుల్ సైడెడ్ కాపర్ Pcb అనేది డబుల్ సైడెడ్ కాపర్‌తో కూడిన ప్రింటెడ్ సర్క్యూట్ బోర్డ్, ఎగువ మరియు దిగువ పొరల్లోని సర్క్యూట్‌లతో సహా. ఇది సాధారణంగా ఉపయోగించే ప్రింటెడ్ సర్క్యూట్ బోర్డ్. డబుల్-సైడెడ్ కాపర్ PCBని రెండు వైపులా వైర్డు మరియు టంకం చేయవచ్చు, మధ్యలో మెటల్ కాపర్ కోర్ మరియు సర్క్యూట్ మరియు కాపర్ కోర్ మధ్య ఇన్సులేటింగ్ లేయర్ ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

డబుల్ సైడెడ్ కాపర్ PCB

Jiubao డబుల్ సైడెడ్ కాపర్ Pcb అనేది డబుల్ సైడెడ్ కాపర్‌తో కూడిన ప్రింటెడ్ సర్క్యూట్ బోర్డ్, ఎగువ మరియు దిగువ పొరల్లోని సర్క్యూట్‌లతో సహా. ఇది సాధారణంగా ఉపయోగించే ప్రింటెడ్ సర్క్యూట్ బోర్డ్. డబుల్-సైడెడ్ కాపర్ PCBని రెండు వైపులా వైర్డు మరియు టంకం చేయవచ్చు, మధ్యలో మెటల్ కాపర్ కోర్ మరియు సర్క్యూట్ మరియు కాపర్ కోర్ మధ్య ఒక ఇన్సులేటింగ్ లేయర్ ఉంటుంది. రెండు వైపులా వైర్డు చేయవచ్చు, ఇది వైరింగ్ యొక్క కష్టాన్ని బాగా తగ్గిస్తుంది, కాబట్టి ఇది విస్తృతంగా ఉపయోగించబడుతుంది. ద్విపార్శ్వ బోర్డు యొక్క రెండు వైపులా వైర్డుగా ఉంటాయి, కానీ రెండు వైపులా వైర్లను ఉపయోగించాలంటే, రెండు వైపుల మధ్య సరైన సర్క్యూట్ కనెక్షన్ ఉండాలి, సర్క్యూట్ల మధ్య "వంతెన" ఒక వయా అంటారు. వయాస్ అనేది PCBపై చిన్న రంధ్రాలు, ఇవి రెండు వైపులా వైర్‌లను కనెక్ట్ చేయడానికి మెటల్‌తో నింపబడి లేదా పూత పూయబడి ఉంటాయి. వయాస్‌తో రూపొందించబడిన డబుల్-సైడెడ్ సర్క్యూట్ బోర్డ్‌లను నిజమైన డబుల్-సైడెడ్ కాపర్ కోర్ PCBలు అంటారు. డబుల్ సైడెడ్ సర్క్యూట్‌ను కనెక్ట్ చేయనవసరం లేని విధంగా దీనిని కూడా రూపొందించవచ్చు, అనగా, ఇది సాధారణ సింగిల్-సైడెడ్ సర్క్యూట్ బోర్డ్‌తో సమానంగా ఉంటుంది, అయితే డబుల్ సైడెడ్ సర్క్యూట్ బోర్డ్ వలె అదే ఇన్‌స్టాలేషన్ ప్రభావాన్ని సాధించగలదు. మేము దానిని తప్పుడు ద్విపార్శ్వ రాగి PCB అని పిలుస్తాము. డబుల్-సైడెడ్ బోర్డ్ ఒకే-వైపు బోర్డు యొక్క రెండు రెట్లు వైశాల్యాన్ని కలిగి ఉన్నందున, డబుల్-సైడెడ్ బోర్డు సింగిల్-సైడెడ్ బోర్డ్‌లో అస్థిరమైన వైరింగ్ సమస్యను పరిష్కరిస్తుంది మరియు రంధ్రాల ద్వారా మరొక వైపుకు కనెక్ట్ చేయబడుతుంది, కాబట్టి ఇది మరింత సింగిల్-సైడెడ్ బోర్డు కంటే సంక్లిష్టంగా ఉండే సర్క్యూట్‌లకు అనుకూలం.
మేము ఇప్పుడు పరిచయం చేస్తున్నది డబుల్-సైడెడ్ కాపర్ pcbని డబుల్-సైడెడ్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcb మరియు 2-లేయర్ కాపర్ సర్క్యూట్ బోర్డ్ pcb అని కూడా పిలుస్తారు.

డబుల్ సైడెడ్ కాపర్ Pcb

ద్విపార్శ్వ కాపర్ Pcb ఉత్పత్తి పరిచయం:

డబుల్-సైడెడ్ కాపర్ pcb (డబుల్-సైడెడ్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcb) సాధారణంగా ఆటోమోటివ్ హై- మరియు లో-బీమ్ ఇంటిగ్రేటెడ్ లైట్ బోర్డ్‌లు లేదా హీట్ డిస్సిపేషన్ అవసరాలతో కూడిన ఉత్పత్తుల కోసం ఉపయోగించబడుతుంది. అధిక-శక్తి వేడి వెదజల్లడం ఎగువ మరియు దిగువ వైపులా ఉన్న పెద్ద యజమానుల ద్వారా సాధించబడుతుంది మరియు బాహ్య ఉష్ణ-వెదజల్లే అల్యూమినియం భాగాలు వేడి వెదజల్లడానికి డబుల్-సైడెడ్ బాస్‌లకు అనుసంధానించబడి ఉంటాయి; అదే సమయంలో, ద్విపార్శ్వ రాగి pcb యొక్క ఎగువ మరియు దిగువ ప్రవాహాలు వయాస్ ద్వారా అనుసంధానించబడి ఉంటాయి మరియు ఎగువ మరియు దిగువ లైట్లను నియంత్రించడానికి ఒక-వైపు వెల్డింగ్ ఎలక్ట్రోడ్లు మాత్రమే అవసరమవుతాయి. పూసలు ప్రకాశవంతంగా ఉంటాయి, బాస్ వేడి వెదజల్లడాన్ని గుర్తిస్తాడు మరియు సర్క్యూట్ ప్రసరణను గుర్తిస్తుంది. ఇది ద్విపార్శ్వ థర్మోఎలెక్ట్రిక్ విభజన. ఉత్పత్తి పెద్ద వేడి వెదజల్లడం, తక్కువ విద్యుత్ వినియోగం, స్థిరమైన పనితీరు మరియు సులభమైన సంస్థాపన యొక్క ప్రయోజనాలను కలిగి ఉంది.

డబుల్-సైడెడ్ కాపర్ Pcb స్ట్రక్చర్ లేయర్ యొక్క స్కీమాటిక్ రేఖాచిత్రం:

డబుల్ సైడెడ్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ pcb, హీట్ అనేది LED కాపర్ సబ్‌స్ట్రేట్ pcb పై థర్మల్లీ కండక్టివ్ ప్యాడ్ (PAD), మరియు విద్యుత్ అనేది LED రాగి సబ్‌స్ట్రేట్‌లోని ఎలక్ట్రోడ్‌లను సూచిస్తుంది మరియు రెండూ ఇన్సులేటింగ్ మెటీరియల్స్ ద్వారా వేరు చేయబడతాయి. థర్మల్ ప్యాడ్ (PAD) యొక్క పని వేడిని నిర్వహించడం, మరియు ఎలక్ట్రోడ్ యొక్క పని విద్యుత్తును నిర్వహించడం. ఈ ద్విపార్శ్వ నిర్మాణం LED హీట్ డిస్సిపేషన్ డిజైన్‌ను గ్రహించగలదు మరియు ఉత్పత్తి స్థిరత్వాన్ని అందిస్తుంది. ద్విపార్శ్వ థర్మోఎలెక్ట్రిక్ విభజన pcb యొక్క నిర్మాణం చిత్రంలో చూపబడింది:

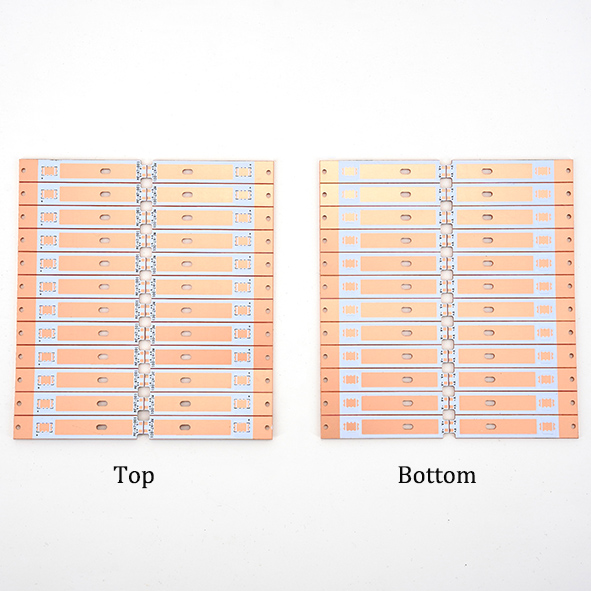

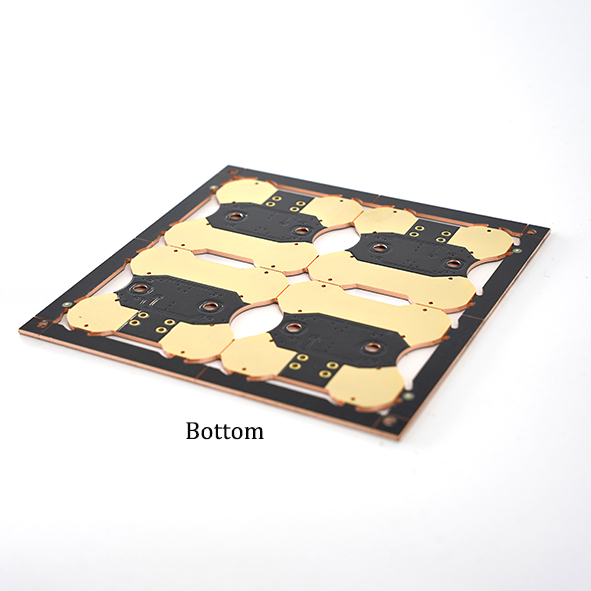

ద్విపార్శ్వ రాగి Pcb ఉత్పత్తుల ముందు మరియు వెనుక స్కీమాటిక్ రేఖాచిత్రం:



ద్విపార్శ్వ రాగి Pcb ఉత్పత్తి రకం:

నిజమైన డబుల్ సైడెడ్ కాపర్ కోర్ PCB (ద్వారా) నకిలీ ద్విపార్శ్వ రాగి PCB (ద్వారా లేకుండా) 2-లేయర్ కాపర్ PCB 4-లేయర్ కాపర్ PCB

డబుల్ సైడెడ్ కాపర్ Pcb ఉత్పత్తులు మరియు ఉత్పత్తి ప్రక్రియ కోసం తయారీ సూచనలు:

బేస్ మెటీరియల్ రాగి (C1100)
మందం(మిమీ) 0.8-5.0మి.మీ
పొరలు 1, 2, 3, 4 పొరలు
రాగి రేకు మందం (ఉమ్) 35/70/105/140um
టంకము ముసుగు రంగు తెలుపు/నలుపు/మాట్టే నలుపు/ఎరుపు/ఆకుపచ్చ/నీలం/మాట్టే ఆకుపచ్చ
పాత్ర రంగు తెలుపు/నలుపు/నారింజ/ఎరుపు/నీలం
ఏర్పాటు పద్ధతి CNC గాంగ్ ప్లేట్, CNC V కట్టింగ్, మోల్డ్ ఫార్మింగ్, లేజర్ కటింగ్ మరియు మిల్లింగ్
తనిఖీ పరీక్ష AOI; హై-స్పీడ్ ఫ్లయింగ్ ప్రోబ్; ఇ-పరీక్ష; వోల్టేజ్ పరీక్ష
ఉపరితల చికిత్స ప్రక్రియ HASL ఫ్రీ లీడ్ DNIG OSP
డెలివరీ సమయం 6-8 రోజులు.

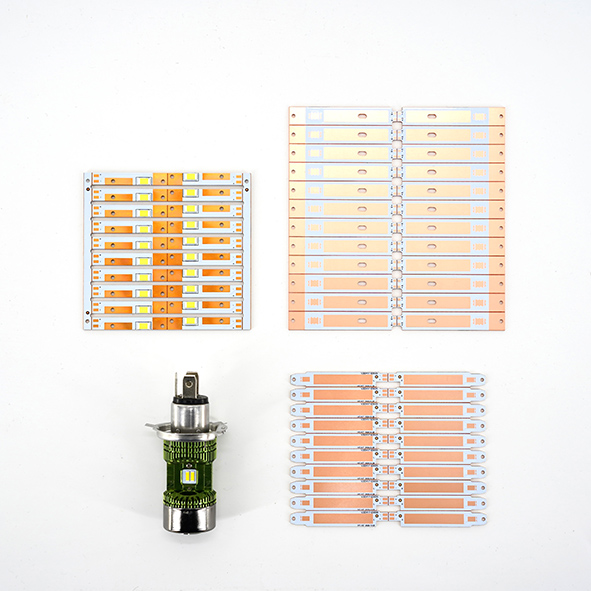

డబుల్-సైడెడ్ కాపర్ Pcb ఉత్పత్తుల అప్లికేషన్ సందర్భాలు:

ఫ్లాష్‌లైట్‌లు, ఇండస్ట్రియల్ మైనర్స్ ల్యాంప్స్, ఆటోమోటివ్ LED హెడ్‌లైట్లు, UV ల్యాంప్స్, స్టేజ్ ప్రొజెక్షన్ ల్యాంప్స్, 5G కమ్యూనికేషన్స్, వాల్ వాషర్స్, LED స్ట్రీట్ ల్యాంప్స్, మెకానికల్ పరికరాలు మరియు వివిధ ఖచ్చితత్వం మరియు అధిక-డిమాండ్ కూలింగ్ లైటింగ్ సాధనాలు

ద్విపార్శ్వ రాగి Pcb ఉత్పత్తి ప్రయోజనాలు:

సుదీర్ఘ సేవా జీవితం, సమర్థవంతమైన వేడి వెదజల్లడం, స్థిరమైన అప్లికేషన్

ఎఫ్ ఎ క్యూ

Q1. మీరు PCB తయారీదారునా? మీకు ఫ్యాక్టరీ ఉందా?
A: మేము 12 సంవత్సరాలకు పైగా ప్రొఫెషనల్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ తయారీదారు, మాకు ఫ్యాక్టరీలు, యంత్రాలు ఉన్నాయి, మీరు మా ఫ్యాక్టరీ చిత్రాలను చూడవచ్చు.
Q2. నేను PCB నమూనాలను ఉచితంగా పొందవచ్చా? ఉచిత షిప్పింగ్ అందుబాటులో ఉందా?
జ: అవును, మాట్లాడి అన్ని వివరాలను నిర్ధారించిన తర్వాత మేము మీకు ఉచిత PCB నమూనాలను అందిస్తాము. కానీ మేము ఉచిత షిప్పింగ్‌ను అందించము, మీరు చాలా ఉత్పత్తులను కొనుగోలు చేస్తే మేము మీకు కొంత తగ్గింపును అందిస్తాము.
Q3. మీరు OEM చేస్తారా?
జవాబు: అవును. మేము ప్రింటెడ్ సర్క్యూట్ బోర్డ్ తయారీదారులం, మేము PCB మరియు PCBA యొక్క మొత్తం ప్రక్రియ కోసం ఫ్యాక్టరీలు మరియు అంకితమైన ఆటోమేషన్ పరికరాలను కలిగి ఉన్నాము మరియు మేము ఉత్పత్తులను ఖచ్చితంగా గుర్తించి రవాణా చేయవచ్చు. మేము PCB మరియు PCBA కోసం వన్-స్టాప్ కొనుగోలు సేవను అందిస్తాము.
Q4. మీరు మరొక లేయర్‌లో సబ్‌స్ట్రేట్ మరియు ఎలక్ట్రోడ్‌లతో ప్రత్యక్ష సంబంధంలో థర్మల్ ప్యాడ్‌లతో PCBలను ఉత్పత్తి చేయగలరా?
A: అవును, మేము సబ్‌స్ట్రేట్‌తో ప్రత్యక్ష సంబంధంలో థర్మల్ ప్యాడ్‌లతో PCBలను ఉత్పత్తి చేయవచ్చు. మేము దానిని థర్మోఎలెక్ట్రిక్‌గా వేరు చేయబడిన రాగి ఉపరితలాలు అని పిలుస్తాము. మీరు నిర్ధారణ కోసం మా ఇమెయిల్ pcb@jbmcpcb.comకు గెర్బర్ సమాచారాన్ని పంపవచ్చు.
Q5. కాపర్ కోర్ PCB ఉత్పత్తి కోసం రాగి రంధ్రాలను కలిగి ఉంటుందా?
A: అవును, సర్క్యూట్‌ను కనెక్ట్ చేయడానికి కాపర్ కోర్ PCBకి రెండు వైపులా రాగి రంధ్రాలు ఉన్నాయి, మేము దానిని నిజమైన డబుల్ సైడెడ్ కాపర్ సబ్‌స్ట్రేట్ PCB అని పిలుస్తాము, మెటల్ కోర్ PCBలో మాకు చాలా సంవత్సరాల తయారీ అనుభవం ఉంది.

హాట్ ట్యాగ్‌లు: డబుల్ సైడెడ్ కాపర్ PCB, చైనా, ఫ్యాక్టరీ, తయారీదారులు, సరఫరాదారులు, ధర, మేడ్ ఇన్ చైనా
