థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ PCB

థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ PCB

థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcb ఉత్పత్తి పరిచయం:

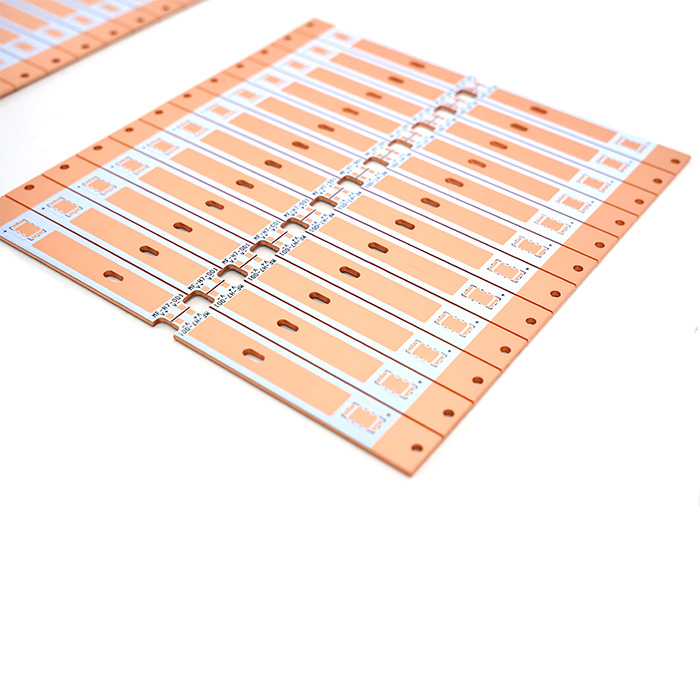

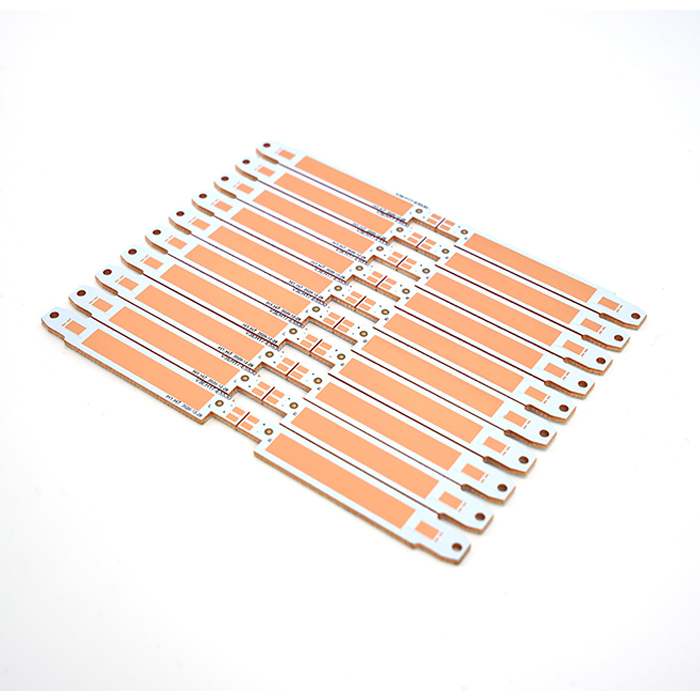

మెటల్ కోర్ PCB తయారీ ప్రక్రియలో రాగి యొక్క ఉష్ణ వాహకత 384W/(m·K) వరకు ఎక్కువగా ఉంటుంది మరియు థర్మోఎలెక్ట్రిక్ విభజన తగినంత ఉష్ణ వాహకత మరియు ఇప్పటికే ఉన్న ఒకే-వైపు రాగి ఉపరితలం యొక్క ఉష్ణ ప్రసరణ యొక్క లోపాలను అధిగమిస్తుంది. వేడి అనేది థర్మల్ ప్యాడ్ (PAD)ని సూచిస్తుంది మరియు విద్యుత్తు సానుకూల మరియు ప్రతికూల ఎలక్ట్రోడ్‌లను సూచిస్తుంది. ప్రత్యేక థర్మల్ ప్యాడ్‌ను రూపొందించడానికి ఇన్సులేటింగ్ పదార్థాల ద్వారా రెండింటినీ వేరు చేస్తారు. థర్మల్ ప్యాడ్ యొక్క పని వేడిని నిర్వహించడం. ఎలక్ట్రోడ్ యొక్క ప్రధాన విధి విద్యుత్తును నిర్వహించడం. ఈ ప్యాకేజింగ్ పద్ధతిని థర్మోఎలెక్ట్రిక్ సెపరేషన్ అంటారు. , దాని ప్రయోజనాలు చాలా ఉన్నాయి, ప్రధానంగా LED లో వేడి వెదజల్లడం డిజైన్ చాలా సౌకర్యవంతంగా ఉంటుంది. చిత్రంలో పెద్దగా బహిర్గతమయ్యే రాగి ప్రాంతం పెద్ద బాస్‌గా రూపొందించబడింది, ఇది నేరుగా రాగి బేస్‌ను సంప్రదిస్తుంది మరియు నేరుగా హీట్ సింక్‌ను సంప్రదిస్తుంది మరియు వేడిని నిర్వహిస్తుంది, ఇది వేడి వెదజల్లే ప్రభావాన్ని బాగా మెరుగుపరుస్తుంది. సింగిల్-సైడెడ్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ ప్రొడక్ట్ ఆటోమొబైల్ ల్యాంప్‌ల ఉపయోగంలో ఉష్ణ ఉత్పత్తి మరియు కాంతి సామర్థ్యం యొక్క సమస్యలను బాగా పరిష్కరించగలదు మరియు వేగవంతమైన ఉష్ణ వెదజల్లడం, అధిక ప్రకాశం మరియు శక్తిని ఆదా చేయడం వంటి ప్రయోజనాలను కలిగి ఉంటుంది.

థర్మోఎలెక్ట్రిక్‌గా వేరు చేయబడిన మెటల్ సబ్‌స్ట్రేట్ pcb ఏర్పడే ప్రక్రియలో ఇవి ఉన్నాయి: రాగి ఆధార పొర యొక్క ఒక వైపున రక్షిత టేప్ అంటుకోవడం; సర్క్యూట్ బోర్డ్ ప్రక్రియ ద్వారా యాంటీ-ఎచింగ్ ఇంక్, ఎక్స్‌పోజర్, డెవలప్‌మెంట్ మరియు ఎచింగ్‌ను ఏర్పరుస్తుంది, తద్వారా వేడి వెదజల్లే ప్రాంతం ప్రోట్రూషన్‌ను ఏర్పరుస్తుంది మరియు ప్రోట్రూషన్ యొక్క ఎత్తు ఇన్సులేటింగ్ లేయర్ మరియు సర్క్యూట్ లేయర్‌కు సమానంగా ఉంటుంది. సర్క్యూట్ లేయర్ (రాగి రేకు) మరియు ఇన్సులేటింగ్ లేయర్ (నాన్-అంటుకునే ప్రిప్రెగ్) కలిసి పేర్చడం ద్వారా; సర్క్యూట్ లేయర్ మరియు ఇన్సులేటింగ్ లేయర్ యొక్క వేడి వెదజల్లే ప్రాంతంలో విండోను తెరవడం, ఇది డై కటింగ్ లేదా CNC ఏర్పాటు చేయడం ద్వారా తెరవబడుతుంది; హీట్ డిస్సిపేషన్ లేయర్, సర్క్యూట్ లేయర్ మరియు ఇన్సులేటింగ్ లేయర్ (నాన్-ఫ్లో గ్లూ ఎపాక్సీ ప్రిప్రెగ్) వేడి నొక్కడం ద్వారా కలిసి నొక్కబడతాయి; సర్క్యూట్ లేయర్ సర్క్యూట్ సర్క్యూట్ బోర్డ్ ప్రాసెసింగ్ ప్రక్రియ ప్రకారం ఉత్పత్తి చేయబడుతుంది మరియు యుటిలిటీ మోడల్ అందించిన థర్మోఎలెక్ట్రిక్ సెపరేషన్ మెటల్ సబ్‌స్ట్రేట్ ఏర్పడుతుంది. . థర్మోఎలెక్ట్రిక్ సెపరేషన్ అనేది ఒక హై-పవర్ ల్యాంప్ బీడ్‌తో, ముఖ్యంగా COB ప్యాకేజీతో సరిపోలడానికి అనుకూలంగా ఉంటుంది, తద్వారా దీపం మెరుగైన ఫలితాలను సాధించగలదు.
థర్మోఎలెక్ట్రిక్‌గా వేరు చేయబడిన కాపర్ సబ్‌స్ట్రేట్ pcb యొక్క ప్రతికూలతలు: సింగిల్-ఎలక్ట్రోడ్ చిప్ బేర్ డై ప్యాకేజింగ్‌కు తగినది కాదు.
థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcb స్ట్రక్చర్ హై-ఫ్రీక్వెన్సీ సర్క్యూట్‌లు మరియు అధిక మరియు తక్కువ ఉష్ణోగ్రతలలో పెద్ద మార్పులు, ఖచ్చితమైన కమ్యూనికేషన్ పరికరాలు మరియు ఆర్కిటెక్చరల్ డెకరేషన్ పరిశ్రమల వేడిని వెదజల్లడం, అలాగే ఆటోమోటివ్ LED లైట్లు, మైనర్స్ ల్యాంప్స్ మరియు స్టేజ్ లైట్లకు అనుకూలంగా ఉంటుంది. . పారిశ్రామిక పరికరాలలో ఎక్స్‌పోజర్ పరికరాలు మరియు మైనింగ్ మెషీన్‌ల హీట్ సింక్‌లు అన్నీ అప్లికేషన్‌లలో పాల్గొంటాయి.
థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcb సింగిల్-సైడ్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcb మరియు డబుల్ సైడెడ్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcbగా విభజించబడింది మరియు ఇప్పుడు సింగిల్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ pcb పరిచయం చేయబడింది.

ఫ్లాష్‌లైట్, ఇండస్ట్రియల్ మైనర్స్ ల్యాంప్, ఆటోమోటివ్ LED ల్యాంప్, UV ల్యాంప్, స్టేజ్ ప్రొజెక్షన్ ల్యాంప్, 5G కమ్యూనికేషన్, వాల్ వాషర్, LED స్ట్రీట్ ల్యాంప్, మెకానికల్ పరికరాలు మరియు వివిధ ఖచ్చితత్వం మరియు అధిక-డిమాండ్ కూలింగ్ లైటింగ్ పరికరాలు

సుదీర్ఘ సేవా జీవితం, సమర్థవంతమైన వేడి వెదజల్లడం, స్థిరమైన అప్లికేషన్

Q1. మీరు PCB తయారీదారునా? మీకు ఫ్యాక్టరీ ఉందా?
A: మేము 12 సంవత్సరాలకు పైగా ప్రొఫెషనల్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ తయారీదారు, మాకు ఫ్యాక్టరీలు, యంత్రాలు ఉన్నాయి, మీరు మా ఫ్యాక్టరీ చిత్రాలను చూడవచ్చు.
Q2. నేను PCB నమూనాలను ఉచితంగా పొందవచ్చా? ఉచిత షిప్పింగ్ అందుబాటులో ఉందా?
జ: అవును, మాట్లాడి అన్ని వివరాలను నిర్ధారించిన తర్వాత మేము మీకు ఉచిత PCB నమూనాలను అందిస్తాము. కానీ మేము ఉచిత షిప్పింగ్‌ను అందించము, మీరు చాలా ఉత్పత్తులను కొనుగోలు చేస్తే మేము మీకు కొంత తగ్గింపును అందిస్తాము.
Q3. మీరు OEM చేస్తారా?
జవాబు: అవును. మేము ప్రింటెడ్ సర్క్యూట్ బోర్డ్ తయారీదారులం, మేము PCB మరియు PCBA యొక్క మొత్తం ప్రక్రియ కోసం ఫ్యాక్టరీలు మరియు అంకితమైన ఆటోమేషన్ పరికరాలను కలిగి ఉన్నాము మరియు మేము ఉత్పత్తులను ఖచ్చితంగా గుర్తించి రవాణా చేయవచ్చు. మేము PCB మరియు PCBA కోసం వన్-స్టాప్ కొనుగోలు సేవను అందిస్తాము.
Q4. ఎలక్ట్రోడ్లు PCB యొక్క మరొక పొరలో ఉన్నప్పుడు, 2-పొరల థర్మల్ ప్యాడ్ సబ్‌స్ట్రేట్‌తో ప్రత్యక్ష సంబంధంలో ఉండగలదా?
A: అవును, మేము సబ్‌స్ట్రేట్‌తో ప్రత్యక్ష సంబంధంలో 2-లేయర్ థర్మల్ కండక్టివ్ ప్యాడ్‌లతో PCBలను ఉత్పత్తి చేయవచ్చు, మేము దానిని 2-లేయర్ థర్మోఎలెక్ట్రిక్ సెపరేషన్ కాపర్ సబ్‌స్ట్రేట్ అని పిలుస్తాము, మీరు మా ఉత్పత్తి మ్యాప్‌ను చూడవచ్చు లేదా మీరు మా ఇమెయిల్ pcbకి గెర్బర్ సమాచారాన్ని పంపవచ్చు @jbmcpcb. com నిర్ధారించడానికి.
