మెటల్ కోర్ PCB
PCB మెటీరియల్ కోసం మెటల్ కోర్ని ఎందుకు ఎంచుకోవాలి?
మీరు మా ఫ్యాక్టరీ నుండి జియుబావో 1 లేయర్ అల్యూమినియం పిసిబిని కొనుగోలు చేయడంలో నిశ్చింతగా ఉండవచ్చు. మెటల్ కోర్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అనేది మెటల్ సబ్స్ట్రేట్, ఇన్సులేటింగ్ మీడియం లేయర్ మరియు సర్క్యూట్ కాపర్ లేయర్తో కూడిన కాంపోజిట్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్. మెటల్ మాతృక సాధారణంగా అల్యూమినియం, ఇనుము, రాగి, ఇన్వార్ కాపర్, టంగ్స్టన్-మాలిబ్డినం మిశ్రమం మొదలైనవి. లోహపు ఉపరితలం యొక్క వేడి వెదజల్లడం రాగి ధరించిన లామినేట్ కంటే ఎక్కువగా ఉంటుంది. మెటల్ సబ్స్ట్రేట్ యొక్క వేడి వెదజల్లడం దాని ఇన్సులేటింగ్ పొర యొక్క సాంద్రత మరియు ఉష్ణ వాహకతకు సంబంధించినది. సన్నగా ఉండే ఇన్సులేటింగ్ పొర, అధిక ఉష్ణ వాహకత. ఇన్సులేటింగ్ పొర సాధారణంగా ఎపోక్సీ రెసిన్, పాలీఫెనిలిన్ ఈథర్, పాలీమైడ్ మొదలైనవి సవరించబడుతుంది. ఇన్సులేటింగ్ పొర యొక్క మందం 50 μm-200 μm. సర్క్యూట్ పొరలు రాగి పొరలను కలిగి ఉంటాయి. మెటల్ ప్లేట్ యొక్క మందం 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm మరియు 5.0mm. దృఢమైన-ఫ్లెక్స్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ల వలె, మెటల్-ఆధారిత ప్రింటెడ్ సర్క్యూట్ బోర్డ్లను సింగిల్-సైడ్, డబుల్-సైడెడ్ మరియు బహుళ-లేయర్లుగా విభజించవచ్చు మరియు ప్రత్యేక రకాల ప్రింటెడ్ సర్క్యూట్ బోర్డ్లు. మెటల్ PCBని మెటల్ కోర్ PCB, MCPCB, IMS (ఇన్సులేటెడ్ మెటల్ సబ్స్ట్రేట్), మెటల్ క్లాడ్ PCB అని కూడా పిలుస్తారు.
మెటల్ కోర్ PCB సబ్స్ట్రేట్లు వాటి కూర్పు ప్రకారం వర్గీకరించబడతాయి మరియు వీటిని విభజించవచ్చు:
అల్యూమినియం బేస్ కాపర్ క్లాడ్ లామినేట్
ఐరన్ బేస్ కాపర్ క్లాడ్ లామినేట్
కాపర్ బేస్ కాపర్ క్లాడ్ లామినేట్
స్టీల్ బేస్ కాపర్ క్లాడ్ లామినేట్
మెటల్ ఆధారిత రాగి పూత లామినేట్లు వాటి లక్షణాల ప్రకారం వర్గీకరించబడ్డాయి మరియు వీటిని విభజించవచ్చు:
జనరల్ మెటల్ బేస్ కాపర్ క్లాడ్ లామినేట్
ఫ్లేమ్ రిటార్డెంట్ మెటల్ బేస్ కాపర్ క్లాడ్ లామినేట్
హై హీట్ రెసిస్టెంట్ మెటల్ బేస్ కాపర్ క్లాడ్ లామినేట్
హై థర్మల్ కండక్టివిటీ మెటల్ బేస్ కాపర్ క్లాడ్ లామినేట్
అల్ట్రా-హై థర్మల్ కండక్టివిటీ మెటల్ బేస్ కాపర్ క్లాడ్ లామినేట్
అధిక ఫ్రీక్వెన్సీ, మైక్రోవేవ్ రకం మెటల్ బేస్ కాపర్ క్లాడ్ లామినేట్
మల్టీలేయర్ మెటల్ బేస్ కాపర్ క్లాడ్ లామినేట్
మెటల్ కోర్ PCB ఫీచర్లు:
a) అల్యూమినియం యొక్క లక్షణాలు: 237 W/(m·K) యొక్క ఉష్ణ వాహకత, మితమైన ధర, ఆమోదయోగ్యమైనది మరియు విస్తృతంగా ఉపయోగించబడుతుంది.
బి) రాగి యొక్క లక్షణాలు: ఉష్ణ వాహకత 384 W/(m·K), ధర చాలా ఎక్కువగా ఉంటుంది మరియు ఇది అధిక విలువ-జోడించిన ఉత్పత్తులకు ఉపయోగించబడుతుంది.
c) వెండి యొక్క లక్షణాలు: ఉష్ణ వాహకత 429 W/(m·K),
d) ఇనుము యొక్క లక్షణాలు: ఉష్ణ వాహకత 80W/(m·K),
ఇ) ఉక్కు యొక్క లక్షణాలు: ఉష్ణ వాహకత 40W/(m·K),
ఒక మెటల్ PCB రాగి రేకు పొర, విద్యుద్వాహక పొర మరియు లోహ పొరను కలిగి ఉంటుంది.
· సర్క్యూట్ రాగి పొర: ఉపయోగించిన రాగి పొర సాధారణ CCL (1oz-10oz) కంటే మందంగా ఉంటుంది. మందంగా ఉండే రాగి పొరలు అంటే ఎక్కువ కరెంట్ మోసే సామర్థ్యం.
· విద్యుద్వాహక పొర: విద్యుద్వాహక పొర అనేది 50μm నుండి 200μm వరకు మందం కలిగిన ఉష్ణ వాహక పొర. ఇది తక్కువ ఉష్ణ నిరోధకత, ఉష్ణ బదిలీ మరియు ఇన్సులేషన్ కలిగి ఉంటుంది.
· మెటల్ పొర: మూడవ పొర అల్యూమినియం లేదా రాగితో కూడిన లోహపు పొర, ఇది అధిక ఉష్ణ వాహకత కలిగి ఉంటుంది.

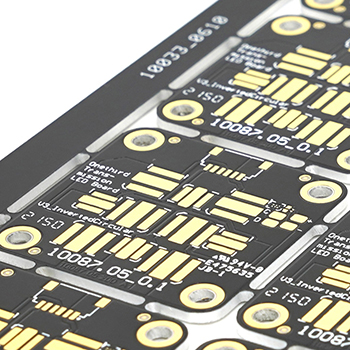

1-పొర అల్యూమినియం Pcb
1-పొర అల్యూమినియం సబ్స్ట్రేట్ ఉత్పత్తి పరిచయం:
1-పొర అల్యూమినియం pcb ఒక అల్యూమినియం pcb బోర్డు; 1-పొర అల్యూమినియం pcb మూడు పొరలుగా విభజించబడింది: అల్యూమినియం, ఇన్సులేటింగ్ లేయర్ మరియు రాగి. అల్యూమినియం వేడి వెదజల్లడానికి, ఇన్సులేటింగ్ పొర ఉష్ణ బదిలీ మరియు ఇన్సులేషన్ కోసం, మరియు రాగి విద్యుత్ వాహకత కోసం. 1-పొర అల్యూమినియం pcb సాధారణంగా ఒక వైపు ప్రింటెడ్ సర్క్యూట్లను మరియు మరొక వైపు మృదువైన వైర్లెస్ సర్క్యూట్లను కలిగి ఉంటుంది. మార్కెట్లో అత్యంత సాధారణ అల్యూమినియం pcb 1-లేయర్ అల్యూమినియం pcb. ఎగువ వైపు సర్క్యూట్, మరియు దిగువ వైపు వేడి వెదజల్లడం కోసం షెల్ లేదా థర్మల్ అంటుకునే కనెక్ట్ చేయబడింది. 1-లేయర్ అల్యూమినియం pcb మునుపటి FR4 మరియు PCB గ్లాస్ ఫైబర్ బోర్డ్ను భర్తీ చేస్తుంది, ఇది బలంగా మరియు అధిక ప్రొఫైల్ను కలిగి ఉంటుంది, మంచి వేడిని వెదజల్లుతుంది, విచ్ఛిన్నం చేయడం సులభం కాదు మరియు మంచి ఉత్పత్తి నిర్మాణ సౌలభ్యాన్ని కలిగి ఉంటుంది. జియుబావో టెక్నాలజీ అనేది మెటల్ కోర్ PCB తయారీ ప్రక్రియతో కూడిన తయారీదారు, మెటీరియల్ ఫీడింగ్ నుండి ఫినిష్డ్ ప్రొడక్ట్ ప్యాకేజింగ్ వరకు హై-ఎండ్ ప్రెసిషన్ ఎక్విప్మెంట్ 7S ప్రొడక్షన్ వర్క్షాప్ యొక్క పూర్తి సెట్, అధిక-నాణ్యత ఎలైట్ టీమ్ మేనేజ్మెంట్ను ఉపయోగిస్తుంది మరియు సర్క్యూట్ బోర్డ్లో నిమగ్నమైన బలమైన ప్రొఫెషనల్ టీమ్ను కలిగి ఉంది. ఉత్పత్తి , అనేక అత్యుత్తమ ఇంజనీర్లు మరియు ప్రొఫెషనల్ మేనేజర్లు ఉన్నారు. ఇది పెద్ద స్థాయి, పూర్తి పరికరాలు, కఠినమైన నిర్వహణ మరియు ఉన్నతమైన నాణ్యతతో ప్రొఫెషనల్ అల్యూమినియం pcb తయారీదారు.
1-పొర అల్యూమినియం pcb అనేది అల్యూమినియం-ఆధారిత కాపర్ క్లాడ్ లామినేట్ (కాపర్ క్లాడ్ లామినేట్ అనేది PCB యొక్క సబ్స్ట్రేట్). అల్యూమినియం PCBలు నిజానికి FR4 PCBలకు చాలా పోలి ఉంటాయి

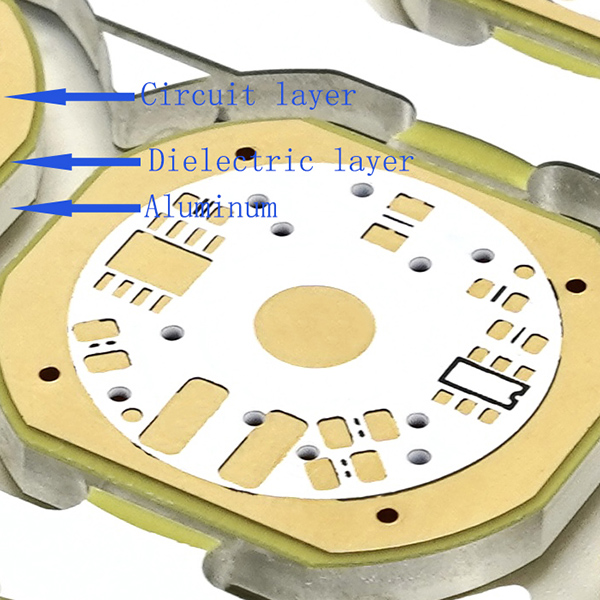

1-లేయర్ అల్యూమినియం Pcb యొక్క ఉత్పత్తి నిర్మాణం చిత్రంలో చూపబడింది:

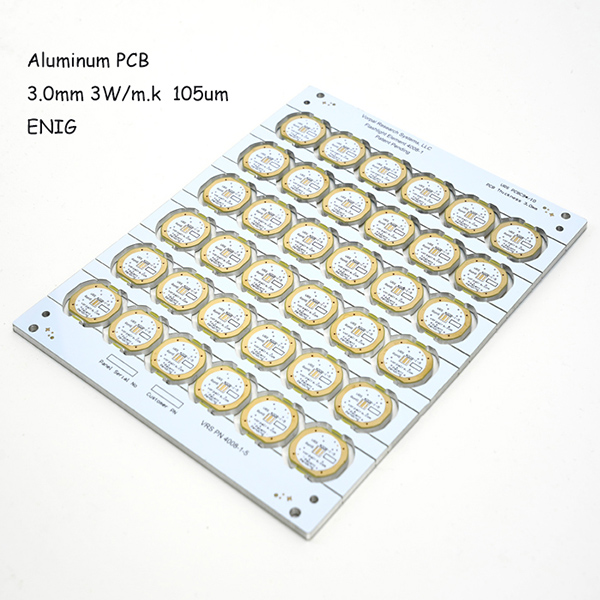

సబ్స్ట్రేట్ |
అల్యూమినియం |
ప్లేట్ మందం(మిమీ) |
0.8~3.0మి.మీ |
గరిష్ట పరిమాణం(మిమీ) |
1000X1500మి.మీ |
ఉష్ణ వాహకత (విద్యుద్వాహక పొర) |
0.8/1.5/ 2/3/5/8/12W/m.K. |
రాగి మందం(ఉమ్) |
35;70;105;140-350um |
టంకము ముసుగు రంగు |
తెలుపు; నలుపు; మాట్ నలుపు; ఎరుపు; ఆకుపచ్చ; నీలం; మాట్ ఆకుపచ్చ |
పాత్ర రంగు |
తెలుపు/నలుపు/నారింజ/ఎరుపు/నీలం |
ఏర్పాటు పద్ధతి |
CNC గాంగ్ ప్లేట్; CNC V కట్టింగ్; అచ్చు ఏర్పడటం; లేజర్ కటింగ్ మరియు మిల్లింగ్ |
తనిఖీ పరీక్ష |
AOI; హై-స్పీడ్ ఫ్లయింగ్ ప్రోబ్; ఇ-పరీక్ష; వోల్టేజ్ పరీక్ష |
ఉపరితల చికిత్స ప్రక్రియ |
HASL ;ఫ్రీ లీడ్ DNIG OSP |
డెలివరీ సమయం |
2 ~ 3 రోజులు |
వేడి వెదజల్లడం: సాధారణ FR4 PCBతో పోలిస్తే వేడి వెదజల్లడంలో అల్యూమినియం PCB పనితీరు చాలా బాగుంది. ఉదాహరణకు, 1.5mm మందపాటి FR4 PCB వాట్కు 20-22 డిగ్రీల ఉష్ణ నిరోధకతను కలిగి ఉంటుంది, అయితే 1.5mm మందపాటి అల్యూమినియం PCB వాట్కు 1-2 డిగ్రీల ఉష్ణ నిరోధకతను కలిగి ఉంటుంది.
1-లేయర్ అల్యూమినియం Pcb ఉత్పత్తి తయారీ మరియు ఉత్పత్తి ప్రక్రియ తయారీ సూచనలు:
ఉష్ణ విస్తరణ: ప్రతి పదార్థానికి దాని స్వంత ఉష్ణ విస్తరణ గుణకం ఉంటుంది. అల్యూమినియం (22ppm/C) మరియు రాగి (18ppm/C) చాలా దగ్గరి CTEలను కలిగి ఉంటాయి. అల్యూమినియం PCB వేడి వెదజల్లడం పరంగా బాగా పనిచేస్తుంది కాబట్టి, తీవ్రమైన విస్తరణ లేదా సంకోచ సమస్యలు ఉండవు. అల్యూమినియం PCBలు గొప్పగా, మన్నికైనవి మరియు నమ్మదగినవిగా పనిచేస్తాయి.
డైమెన్షనల్ స్టెబిలిటీ: అల్యూమినియం PCBలు డైమెన్షనల్ స్టెబిలిటీ మరియు స్టేబుల్ డైమెన్షన్లను చూపుతాయి. ఉదాహరణకు, వాటిని 30-140 డిగ్రీల నుండి వేడి చేసినప్పుడు, వాటి కొలతలు 2.5% -3.0% మాత్రమే మారుతాయి.
· ఇతరాలు: అల్యూమినియం pcb పవర్ పరికరాల కోసం ఉపరితల మౌంట్ టెక్నాలజీలో ఉపయోగించవచ్చు. అల్యూమినియం PCB సర్క్యూట్ డిజైన్ యొక్క థర్మల్ విస్తరణ పరంగా దాని పనితీరు కారణంగా సర్క్యూట్ డిజైన్లో సమర్థవంతంగా ఉపయోగించబడుతుంది. అల్యూమినియం PCBలు ఉత్పత్తి షెల్ఫ్ జీవితాన్ని మరియు ఉత్పత్తి శక్తి సాంద్రతను పొడిగించడంలో సహాయపడతాయి. అల్యూమినియం PCBలు కూడా చాలా నమ్మదగినవి. అల్యూమినియం PCBలు ఉత్పత్తి యొక్క మొత్తం పరిమాణాన్ని తగ్గించడంలో సహాయపడతాయి మరియు చౌకైన ఎంపిక కూడా. అల్యూమినియం PCBలు విద్యుదయస్కాంత కవచం మరియు అధిక విద్యుద్వాహక బలాన్ని ప్రదర్శిస్తాయి.
1-లేయర్ అల్యూమినియం Pcb ఉత్పత్తి అప్లికేషన్ ఫీల్డ్:
అల్యూమినియం సబ్స్ట్రేట్ pcb అద్భుతమైన జ్వాల రిటార్డెన్సీ, అధిక యాంత్రిక బలం, డైమెన్షనల్ స్టెబిలిటీ మొదలైనవి, ముఖ్యంగా మంచి వేడి వెదజల్లడం, విద్యుదయస్కాంత షీల్డింగ్ మరియు ఫ్లోటింగ్ టిన్ లక్షణాలను కలిగి ఉంటుంది. మోటార్ సైకిళ్లలో విస్తృతంగా ఉపయోగించబడుతుంది; మొబైల్ ఫోన్ల ఇగ్నిటర్లు; అధిక శక్తి LED లు; స్పీకర్లు; పవర్ మాడ్యూల్స్; ధ్వని రక్షణ వ్యవస్థలు మొదలైనవి.
ప్రొజెక్షన్ దీపం; వీధి దీపం; మొక్కల పెరుగుదల దీపం; LED దీపం అల్యూమినియం ఉపరితలం; ప్రొజెక్షన్ పరికరాలు; హీట్ సింక్; సోలార్ సెల్ సబ్స్ట్రేట్;1-పొర అల్యూమినియం సబ్స్ట్రేట్ 90% నీటి అడుగున లైట్లకు ఉపయోగించబడుతుంది, 90% దీపాలకు సరిపోతుంది.
అల్యూమినియం PCB అనేది LED అప్లికేషన్లు, పవర్ ఎక్విప్మెంట్లు, కంప్యూటర్లు మొదలైన అధిక-సాంద్రత మరియు అధిక-శక్తి ఉత్పత్తులకు ఆదర్శవంతమైన పరిష్కారం.
మీ PCB డిజైన్లో మీకు థర్మల్ సమస్యలు ఉంటే, అల్యూమినియం మీ మొదటి పరిశీలనగా ఉండాలి. JBPCB సింగిల్-సైడెడ్ అల్యూమినియం సబ్స్ట్రేట్లు, మల్టీ-లేయర్ అల్యూమినియం సబ్స్ట్రేట్లు, హైబ్రిడ్ అల్యూమినియం సబ్స్ట్రేట్లు, ఫ్లెక్సిబుల్ అల్యూమినియం సబ్స్ట్రేట్లు, త్రూ-హోల్ అల్యూమినియం సబ్స్ట్రేట్లతో సహా అన్ని రకాల అల్యూమినియం సబ్స్ట్రేట్లను అందిస్తుంది. సాధారణ-ప్రయోజన అల్యూమినియం సబ్స్ట్రేట్లు వంటి ఇతర వర్గాలు, వాహకత అల్యూమినియం సబ్స్ట్రేట్లు మరియు హై-ఫ్రీక్వెన్సీ అల్యూమినియం PCBలు కూడా అందుబాటులో ఉన్నాయి. మా అల్యూమినియం PCBల గురించి మీకు మరిన్ని వివరాలు కావాలంటే, దయచేసి మమ్మల్ని సంప్రదించడానికి సంకోచించకండి.
ఎఫ్ ఎ క్యూ
Q1: MCPCB కోసం కనీస ఆర్డర్ పరిమాణం ఎంత?
A1: మా MCPCB MOQ విభిన్న అంశాలతో మారుతుంది, 1pcs నుండి మద్దతు ఆర్డర్.
Q2: మేము ఏ పత్రాలను అందించాలి?
A2: PCB: గెర్బర్ ఫైల్లు ఉత్తమం, (ప్రోటెల్, పవర్ pcb, PADs ఫైల్లు), PCBA: గెర్బర్ ఫైల్లు మరియు BOM జాబితా.
Q3: డాక్యుమెంట్లతో పాటు నేను ఏ సమాచారాన్ని అందించాలి?
A3: కొటేషన్కు క్రింది లక్షణాలు అవసరం:
ఎ) సబ్స్ట్రేట్:
బి) ప్లేట్ మందం:
సి) రాగి మందం:
d) ఉష్ణ వాహకత:
ఇ) ఉపరితల చికిత్స:
f) టంకము ముసుగు మరియు పట్టు తెర యొక్క రంగు
g) పరిమాణం
Q4: మెటల్ కోర్ PCBలను మెటల్ రంధ్రాల ద్వారా చార్జ్ చేయబడిన DIP భాగాలతో రూపొందించవచ్చా?
A4: అవును. మేము ప్రొఫెషనల్ మెటల్ కోర్ PCB సర్క్యూట్ బోర్డ్ తయారీదారులు, మాకు చాలా సంవత్సరాల ఉత్పత్తి అనుభవం ఉంది, మీరు మా ఇన్సులేషన్ హోల్ అల్యూమినియం PCB వివరాలను చూడవచ్చు
Q5: మేము ఈ క్రింది చిత్రం యొక్క క్రాఫ్ట్ను తయారు చేయగలమా?
A5: అవును, మీకు కావలసినదాన్ని గీయడం సరే.
Q6: మెటల్ కోర్ PCB నిల్వ కోసం సమయం మరియు పర్యావరణ అవసరాలు ఏమిటి?
A6: మెటల్ కోర్ PCB నిల్వ యొక్క ఉష్ణోగ్రత మరియు తేమ ఉత్పత్తి యొక్క జీవితాన్ని ప్రభావితం చేస్తుంది. వాక్యూమ్ ప్లాస్టిక్ ఫిల్మ్ ప్యాకేజింగ్ కింద, ఉష్ణోగ్రత 25±2â; తేమ 55±5% RH, మరియు నాణ్యత 6 నెలల వరకు హామీ ఇవ్వబడుతుంది. వాక్యూమ్ ప్లాస్టిక్ ఫిల్మ్ ప్యాకేజింగ్ తొలగించబడితే లేదా 6 నెలల కంటే ఎక్కువ నిల్వ చేయబడితే, ఉత్పత్తికి ముందు 150 ° C/1 గంట వద్ద కాల్చడం మంచిది.
